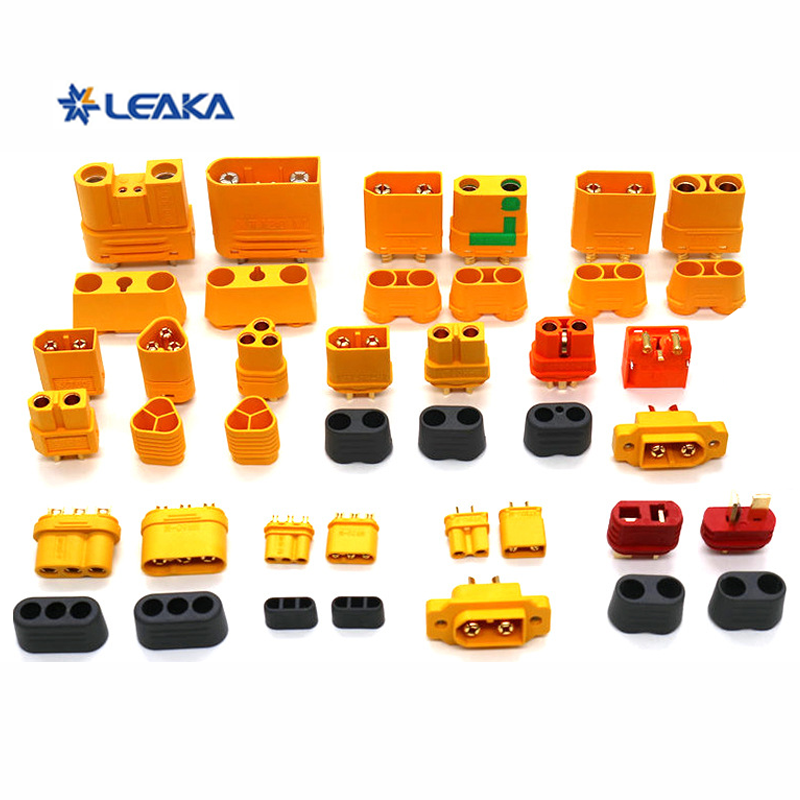

Sähköajoneuvojen, energian varastointijärjestelmien ja teollisuusautomaation nopeasti kehittyvässä ympäristössä korkeajänniteliittimet toimivat kriittisinä valtimoina lähteestä kuormaan. Kun järjestelmän jännitteet nousevat 400 V:sta 800 V:iin ja yli, virhemarginaali pienenee dramaattisesti. Yksittäinen eristysvika voi aiheuttaa katastrofaalisen valokaaren, laitteiden tuhoutumisen, tulipalon tai hengenvaarallisen sähköiskun. Juuri tästä syystä dielektrisen kestävyyden testaus-tunnetaan yleisesti hypotestauksena-ei pelkästään laaduntarkistus, vaan absoluuttinen vahvistus liittimen kyvystä sisältää turvallisesti korkeajännitettä. Ilman sitä liitin on vain kokoelma metallia ja muovia, jolla on vahvistamaton lupaus eristyksestä.
Testin määrittäminen: Todista, että eristys kestää
Dielektrisen kestävyyden testaukseen kuuluu liittimen nimelliskäyttöjännitettä huomattavasti korkeamman jännitteen käyttäminen kaikkien virtaa{0}}johtavien johtimien välillä sekä johtimien ja liitinkotelon tai maan välillä. Tarkoitus on kaksijakoinen:
- Riittävän eristyksen tarkistaminen: Testi vahvistaa, että eristysmateriaalit (muovit, ilmaraot, virumisetäisyydet) kestävät sähkörasituksen rikkoutumatta.
- Valmistusvirheiden havaitseminen: Se paljastaa puutteita, kuten liiallisen ryöminän pienenemisen, vaurioituneen eristeen, virheellisen kokoonpanon tai johtavat epäpuhtaudet, jotka eivät ehkä ole näkyvissä, mutta luovat piileviä vikapolkuja.
Käytetty jännite on tyypillisesti 2 x (nimellisjännite) + 1000V AC-testauksessa tai 1,414-kertainen arvo DC-testauksessa, ylläpidetään tietyn ajan-yleensä 60 sekuntia tyyppitestauksessa tai 1-2 sekuntia tuotantolinjan seulonnassa. Läpäisevä tulos ei vaadi dielektristä hajoamista (äkillistä virtapiikkiä) eikä välähdystä tai kipinöintiä, jolloin vuotovirta jää määritettyjen rajojen alapuolelle (esim.<1mA DC or <5mA AC for automotive applications).
Epäonnistumisen fysiikka: mitä testi paljastaa
Korkeajänniteliittimen eristysjärjestelmän ytimessä määrittää kolme kriittistä parametria: välys (lyhyin etäisyys ilman läpi), ryömintä (lyhin etäisyys eristyspintoja pitkin) ja kiinteiden eristysmateriaalien dielektrinen lujuus. Dielektrisen kestävyyden testaus rasittaa kaikkia kolmea samanaikaisesti.
Testi paljastaa useita mahdollisia vikatiloja:
- Riittämätön ryömintä tai välys: Pienoisrakenteisissa malleissa korkea{0}}jännitteen nastojen ja maan välinen polku voi olla liian lyhyt, mikä mahdollistaa seurannan tai kiertymisen pinnan poikki, erityisesti saastuneissa tai kosteissa olosuhteissa.
- Tyhjiöt tai kontaminaatio eristtimissä: Muottipuristukseen tai johtavaan pölyyn jääneet ilmakuplat sisäpinnoille voivat muodostua ionisaatioalueiksi, mikä johtaa osittaiseen purkaukseen ja mahdolliseen hajoamiseen.
- Kokoonpanovauriot: Kaapelin asennuksen aikana huonosti puristettu liitin, lohkeama johdineristys tai liitin, joka ei ole täysin paikoillaan ontelossaan, voi lyhentää tehokkaita ryömintäetäisyyksiä ja luoda piilotetun korkean-riskikohdan.
- Materiaalin hajoaminen: Ajan myötä eristys voi imeä kosteutta, uloskaasun pehmittimiä tai kärsiä kemiallisista vaikutuksista. Dielektrinen testi, varsinkin kun se yhdistetään ympäristön säätöön, varmistaa, että materiaalit säilyttävät eristysominaisuudet pahimmissakin olosuhteissa.
Standardit ja rajat: säännelty välttämättömyys
Korkea{0}}jänniteliittimiä säätelevät tiukat kansainväliset ja -alakohtaiset standardit, jotka edellyttävät dielektristä testausta:
- IEC 61984 (Liittimet - Turvallisuusvaatimukset): Tämä sateenvarjostandardi määrittelee testijännitteet välillä 0,37 kVac - 4,26 kVac nimellisjännitteille 1000 V:iin asti ja kesto on 60 sekuntia. Korkeammilla arvoilla testijännitteet voivat olla 6,6 kVac.
- ISO 6469-3 (Sähkökäyttöiset maantieajoneuvot – Turvallisuusvaatimukset): Tämä standardi määrittelee testijännitetasot erityisesti sähköajoneuvojen komponenteille suurimman käyttöjännitteen perusteella. Esimerkiksi 600 V:n järjestelmä voidaan testata 3000 V DC:llä. Vuotovirtarajoja noudatetaan tiukasti.
- LV 215 (saksalainen autoteollisuusstandardi): Käytetään laajalti korkeajännitteisille autoliittimille. Se määrittää eristetestauksen kaikkien sähköisesti ei--identtisten johtimien, kotelon koskettimien ja suojuksen koskettimien välillä läpäisykriteerillä, jossa ei ole vikaa ja vuotoja määritettyjen kynnysarvojen alapuolella.
- QC/T 1067.1 (kiinalainen autoliitinstandardi): Tämä standardi sisältää "eristyksen dielektrisen lujuuden" pakollisena testin sekä pienjännite- että korkeajännitteisille (60 V–600 V) autoliittimille, jotka edellyttävät erityisiä testisarjoja ja hyväksymiskriteerejä.
"Hyväksytty/hylätty" lisäksi: kattavan testauksen arvo
Dielektrinen kestotesti ei ole vain binaarinen go/no{0}}go -mittari. Oikein suoritettuna-käytetään usein ohjelmoitavia hypotestaajia moni-pisteen vaihtojärjestelmillä-, se tarjoaa arvokasta tietoa:
- Vuotovirran profilointi: Vuotovirran seuranta testin keston aikana voi paljastaa eristyksen huononemissuuntauksia, ei vain katastrofaalista vikaa.
- Korrelaatio muiden testien kanssa: Yhdessä eristysvastuksen mittaukseen (suoritetaan yleensä 500 V tai 1000 V DC) se tarjoaa täydellisen kuvan eristyksen terveydestä. Vaikka eristysvastus vahvistaa karkeiden vuotoreittien puuttumisen, dielektrinen kestävyys todistaa, että eristys voi selviytyä todellisista-ylijännitetapahtumista, kuten kytkentäpiikeistä tai salamaniskuista.
- Prosessinhallinta: Suuren{0}}volyymin valmistuksessa tuotantolinjoihin integroitu automaattinen dielektrinen testaus toimii viimeisenä turvaporttina, joka havaitsee kokoonpanovirheet ennen tuotteiden lähettämistä.
Suunnittelun vaikutukset: Testin rakentaminen
Läpäisevä dielektrisen kestävyyden testaus alkaa suunnitteluvaiheessa. Insinöörien tulee:
- Optimoi ryömintä ja välys: Asetteluissa on säilytettävä riittävät etäisyydet, kun otetaan huomioon saasteaste ja korkeutta vähentävät tekijät (Paschenin lain mukaan läpilyöntijännite laskee korkeammissa korkeuksissa alhaisemman ilmanpaineen vuoksi).
- Valitse kestävät eristeet: Materiaalien dielektrisen lujuuden, korkean vertailuindeksin (CTI) ja stabiilisuuden on oltava lämpö- ja kosteusrasituksen alaisena. Keramiikka,{1}}tehokkaat tekniset muovit (PPS, PEEK) ja tietyt kertamuovilaadut ovat yleisiä valintoja.
- Sisällytä jännityksenpoisto: johtimien ja liittimien terävät reunat keskittävät sähkökentät. Pyöristetyt geometriat ja sujuvat siirtymät auttavat jakamaan jännityksen tasaisesti, mikä vähentää koronapurkauksen riskiä.
Johtopäätös: Tinkimätön turvallisuustoimeksianto
Korkeajännitteisten{0}}liittimien eristys ei ole passiivinen ominaisuus. se on ensisijainen este, joka suojaa elämää ja omaisuutta. Dielektrinen kestävyystestaus on ainoa lopullinen tapa osoittaa, että tämä este on ehjä ja pystyy toimimaan vaativimmissa olosuhteissa. Se validoi suunnittelun, varmistaa valmistusprosessin ja takaa, että liitin voi turvallisesti sisältää valtavan sähköenergian, jota se on suunniteltu kuljettamaan.
Kun tehotiheys kasvaa ja järjestelmät siirtyvät kohti 1000 V:ta ja yli, tiukan, standardiin perustuvan-dielektrisen testauksen merkitys vain kasvaa. Korkea-jännitealueella liitin, jota ei ole hypo-testattu, on liitin, jonka turvallisuus on vain teoreettista. Dielektrisen kestotestin ansiosta se on todistettu, sertifioitu ja valmis todelliseen maailmaan,{6}}jossa vika ei ole vaihtoehto.
