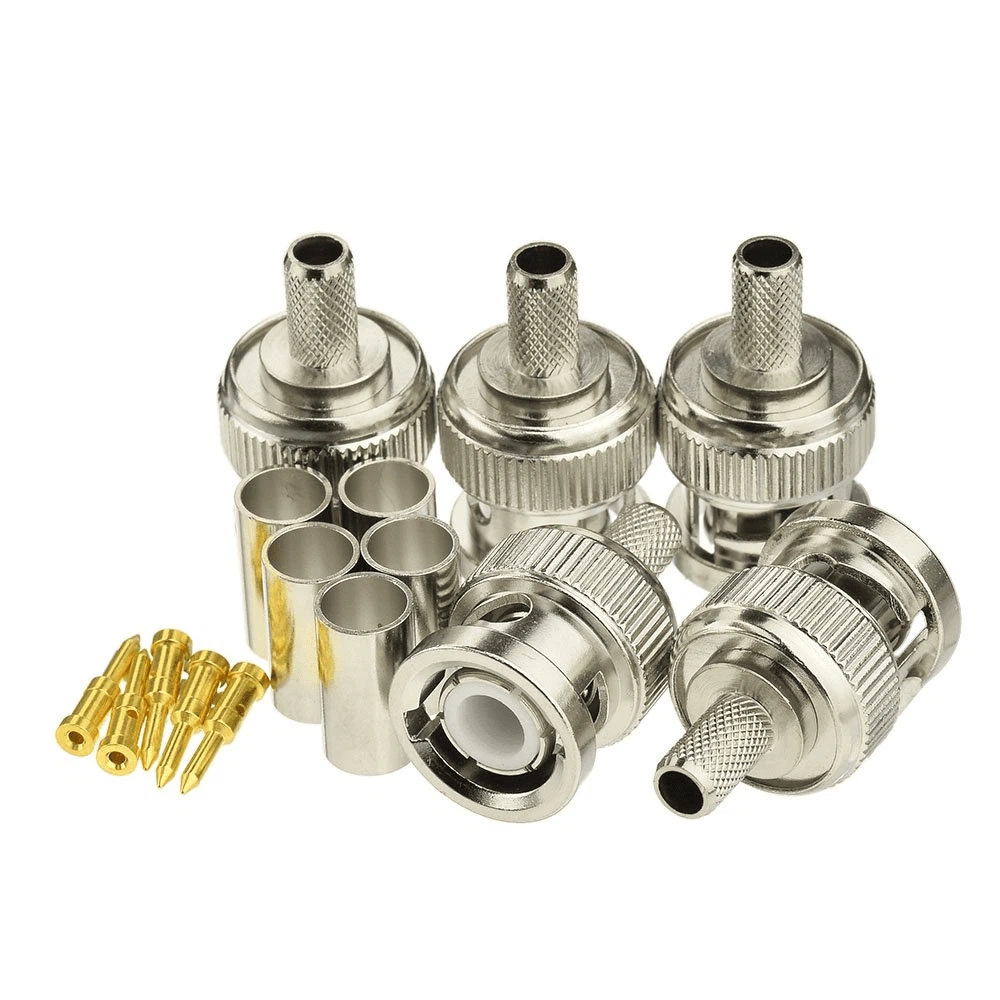

Korkeataajuisen{0}}elektroniikan maailmassa, jossa signaalit eivät toimi yksinkertaisina virroina vaan etenevinä sähkömagneettisina aaltoina, tehokkuutta ja suorituskykyä hallitsee perussääntö: impedanssin sovitus. RF (Radio Frequency) -liittimille tarkan impedanssin hallinnan saavuttaminen ei ole vain hyödyllinen ominaisuus-, se on niiden toiminnan ehdoton kulmakivi. RF-liitin, jolla on huono impedanssisovitus, ei vain heikennä suorituskykyä; se voi tehdä koko viestintälinkin, tutkajärjestelmän tai testikokoonpanon käyttökelvottomaksi. Tämä suunnitteluvaatimus johtuu sähkömagneettisen aallon teorian ydinperiaatteista, ja sillä on suoria, mitattavia seurauksia signaalin eheydelle.
Perusperiaate: Signaalien heijastumien estäminen
Tasavirta- tai matalilla taajuuksilla liittimen tehtävänä on tarjota jatkuva johtava polku. RF-taajuuksilla (tyypillisesti MHz - 100+ GHz) liittimestä tulee siirtolinjan kriittinen segmentti. Siirtojohdon määrittävä ominaisuus on sen ominaisimpedanssi (Z₀), yleisimmin 50 ohmia (yleiskäyttö- ja testilaitteissa) tai 75 ohmia (video- ja kaapelitelevisiojärjestelmissä).
Kun siirtolinjaa pitkin kulkeva RF-signaali kohtaa impedanssin muutoksen-kuten huonosti suunnitellussa liitinrajapinnassa-, osa signaalin energiasta heijastuu lähdettä kohti. Tämä on analogista lasipinnalta heijastuvan valon tai tilassa kaikuvan äänen kanssa. Heijastuksen vakavuus määräytyy heijastuskertoimella (Γ) tai sen logaritmisella vastineella Return Loss.
Näiden pohdiskelujen seuraukset ovat vakavia ja monitahoisia:
- Signaalin tehohäviö: Heijastunut energia on tehoa, joka ei saavuta aiottua kuormaa (esim. antenni, vahvistin tai vastaanotin). Tämä vähentää suoraan järjestelmän lisäyshäviöitä ja tehokkuutta, mikä on ratkaisevan tärkeää akkukäyttöisille-laitteille tai kauko{4}}linkeille.
- Pysyvät aallot ja jännitehuiput: Eteenpäin suuntautuvien ja heijastuneiden aaltojen välinen vuorovaikutus luo seisovia aaltoja siirtolinjaa pitkin. Tämä johtaa korkean jännitteen pisteisiin (Voltage Standing Wave Ratio eli VSWR), jotka voivat rasittaa osia, aiheuttaa kipinöintiä suuritehoisissa järjestelmissä (kuten lähetyslähettimet tai tutka) ja johtaa ennenaikaiseen vikaan.
- Signaalin vääristymät ja tietojen korruptio: Laajakaista- ja digitaalimodulaatiojärjestelmissä (kuten 5G, Wi-Fi tai satelliittiviestintä) impedanssin epäjatkuvuudet aiheuttavat taajuudesta{2}}riippuvaisia heijastuksia. Tämä vääristää signaalin vaihetta ja amplitudia, lisää bittivirhesuhteita (BER), sulkee "silmän" silmädiagrammissa ja lopulta turmelee tiedonsiirtoa.
- Lähteen epävakaus: Heijastunut teho voi siirtyä takaisin vahvistimen tai oskillaattorin lähtöasteeseen aiheuttaen taajuuden vetoa, lisääntynyttä kohinaa tai jopa värähtelyä ja vaurioita.
Tekninen haaste: yhtenäisen voimansiirtolinjan ylläpitäminen
RF-liittimen suunnittelutavoitteena on luoda saumaton, jatkuva jatke siirtolinjalle, jota se yhdistää. Mikä tahansa geometrinen tai materiaalinen epäjatkuvuus muuttuu impedanssin epäjatkuvuudesta. Tämän saavuttaminen vaatii useiden tekijöiden huolellista hallintaa:
- Tarkat fyysiset mitat: Koaksiaaliliittimen (kuten SMA, N-tyyppi tai 2,92 mm) ominaisimpedanssi määräytyy ensisijaisesti johtimen sisähalkaisijan suhteesta ulkojohtimen sisähalkaisijaan ja niiden välisen eristysmateriaalin dielektrisyysvakioon (Dk). Valmistustoleranssit näissä mitoissa ovat poikkeuksellisen tiukat, usein mikrometrin alueella, jotta Z₀ (esim. 50Ω ±1Ω) säilyy koko liitinsarjan ja liitossyklin ajan.
- Dielektrisen materiaalin konsistenssi: Eristimellä (usein PTFE, PEEK tai ilma) on oltava vakaa ja tasainen dielektrisyysvakio (εᵣ) käyttötaajuudella ja lämpötila-alueella. Epähomogeenisuus, ilmaraot tai kosteuden imeytyminen eristeessä aiheuttavat paikallisia impedanssivaihteluita.
- Ohjattu liitosliitäntä: Liittimen liitäntätaso on kriittisin ja haavoittuvin kohta. Suunnitteluominaisuudet, kuten sileä dielektrinen tuki, samantasoiset kosketuspinnat ja johdonmukainen sisempi tappien syvyys, on suunniteltu minimoimaan kaikki kapasitiiviset tai induktiiviset epäjatkuvuudet, joita voi aiheutua äkillisestä sähkömagneettisen kentän rakenteen muutoksesta. Edistyneissä malleissa käytetään ilmaväliä tai ohjattuja dielektrisiä helmiä rajapinnassa optimoimaan kentän yhteensopivuus.
- Siirtymien ja laukaisujen hallinta: Kun liitin päättyy painettuun piirilevyyn (PCB)-siirtymä koaksiaalisesta tasomaiseen (mikroliuska- tai liuskajohtoiseen) siirtolinjaan-on erityinen käynnistys- tai siirtymäsuunnitelma. Tämä rakenne, joka on usein osa itse liitintä, on huolellisesti mallinnettu ja optimoitu tarjoamaan laajakaistan impedanssisovitus liittimen koaksiaalitilasta PCB-jäljitykseen.
Esityksen kieli: VSWR ja palautustappio
Impedanssisovituksen onnistuminen kvantifioidaan kahdella avainparametrilla, jotka on määritelty jokaisessa RF-liittimen tietolomakkeessa:
- Jännitteen seisova aaltosuhde (VSWR): Mitta siitä, kuinka hyvin impedanssi on sovitettu. Täydellinen ottelu tuottaa VSWR:n 1:1. Tyypillinen korkealaatuinen-liitin voi määrittää VSWR:n < 1,15:1 - 18 GHz. Korkeampi VSWR tarkoittaa enemmän heijastusta ja huonompaa suorituskykyä.
- Paluuhäviö: Desibeleinä (dB) ilmaistuna tämä mittaa suoraan heijastuneen tehon. Korkeampi (positiivisempi) luku on parempi. Esimerkiksi 20 dB:n paluuhäviö tarkoittaa, että vain 1 % tehosta heijastuu.
- Nämä tiedot eivät ole staattisia; ne hajoavat taajuuden myötä. Kun taajuus kasvaa millimetri{1}}aaltoalueelle (esim. 5G tai autotutka), aallonpituudet tulevat niin lyhyiksi, että jopa mikroskooppiset epätäydellisyydet toimivat merkittävinä epäjatkuvuuksina. Tästä syystä yli 50 GHz:n taajuuksien liittimet (kuten 1,0 mm:n tai V{8}}liitinperheet) vaativat lähes -täydellisen mekaanisen ja materiaalitarkkuuden.
Johtopäätös: Nykyaikaisten RF-järjestelmien mahdollistaja
Impedanssin sovitus RF-liittimissä on siksi kaiken korkeataajuisen tekniikan äänetön mahdollistaja. Se on tieteenala, joka varmistaa ennakoitavan, tehokkaan ja puhtaan sähkömagneettisen energian siirron pisteestä toiseen. Matkapuhelintornin antennista vektoriverkkoanalysaattorin (VNA) testiporttiin liittimen sovitettu rakenne takaa, että lähetetty signaali on vastaanotettu signaali, vääristymätön ja täydellä voimakkuudella.
Insinööreille RF-liittimen valitseminen tarkoittaa sen koon ja taajuusluokitusten lisäksi sen impedanssiprofiilin, VSWR-spesifikaatioiden koko kaistalla ja sen käynnistyssuunnittelun laadun tarkastamista. Jatkuvassa-etenevässä pyrkimyksessä suurempaan kaistanleveyteen ja nopeampiin tiedonsiirtonopeuksiin impedanssi-sovitettu RF-liitin on edelleen perustavanlaatuinen rakennuspalikka, joka muuttaa siirtolinjojen abstraktin teorian luotettavaksi, todelliseksi-yhteydeksi. Se on osoitus periaatteesta, että RF-alueella signaalin kulkema polku on yhtä tärkeä kuin itse signaali.
