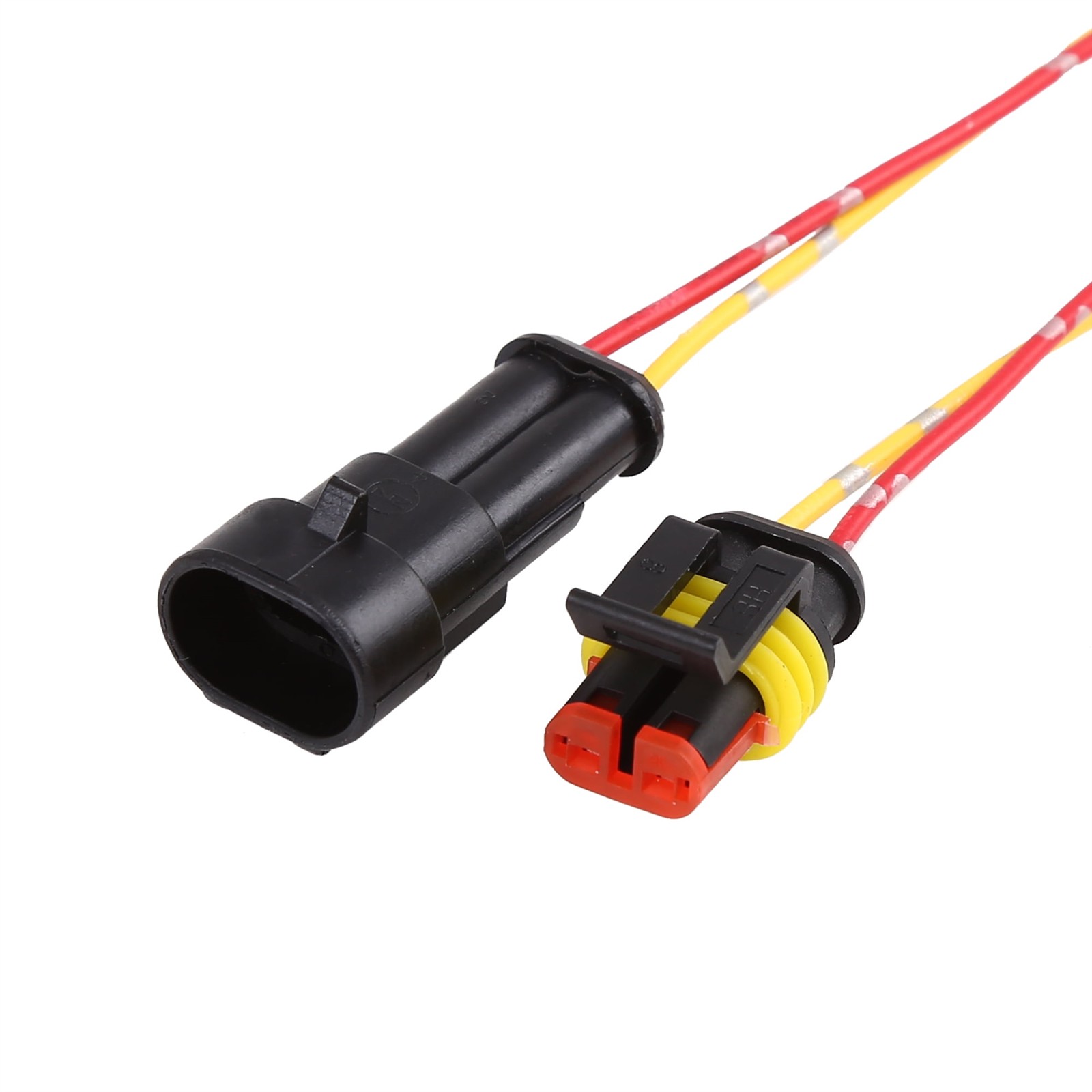

Autoteollisuuden vaativassa maailmassa jokaisen komponentin on kestettävä jatkuvaa liikettä. Näiden joukossa sähköliitin-joita on usein satoja tai tuhansia ajoneuvoa kohden-kohdataan ainutlaatuinen ja säälimätön vastustaja: tärinän-aiheuttama väsymys. Vaatimus, jonka mukaan autojen liittimien on täytettävä poikkeuksellisen tiukat tärinä- ja mekaaniset väsymisstandardit, ei ole mielivaltainen vaatimus; se on ehdoton välttämättömyys-ajoneuvojen turvallisuudelle, toimivuudelle ja pitkäikäisyydelle. Toisin kuin kiinteä kuluttajalaite, auto on jatkuvan, moniakselisen värähtelyn alusta, jossa sähköinen jatkuvuus ei voi olla kysymys "jos" vaan tae "kuinka kauan".
Anteeksiantamaton autojen tärinäympäristö
Ajoneuvon tärinäprofiili on monimutkainen, kaikkialla läsnä oleva ja tuhoisa:
- Moni{0}}akseli ja laaja spektri:Tärinä johtuu moottorista, vaihteistosta, tien epätasaisuuksista ja alustan dynamiikasta. Niitä esiintyy kaikilla kolmella akselilla (X, Y, Z) ja laajalla taajuusspektrillä, matalataajuisesta rungon kiertymisestä-korkeataajuiseen moottorin harmonisiin.
- Jatkuva ja kumulatiivinen:Tämä ei ole väliaikainen tapahtuma. Ajoneuvon 150,000+ mailin käyttöiän aikana liitin voi kestää miljardeja jännitysjaksoja. Tämä tekee tärinästä ensisijaisen materiaalin väsymisen ja kulumismekanismien aiheuttavan, jotka heikentävät suorituskykyä hitaasti.
- Vahvistettu keskeisissä paikoissa:Moottoritilan, vaihteiston tai jousituksen/pyörän syvennyksen liittimiin kohdistuu kovimmat g{0}}voimat, joten niiden suunnittelukriteerit ovat tiukimmat.
Ydinvikamekanismi: naarmuttava korroosio
Tärinän salakavalin vaikutus liittimiin ei ole karkea mekaaninen rikkoutuminen, vaan mikroskooppinen ilmiö, jota kutsutaan fretting-korroosioksi. Tämä on tärkein syy, miksi tärinästandardit ovat niin kriittisiä.
- Prosessi:Tärinän alaisena yhdistetty tappi ja kanta kokevat mikroskooppista suhteellista liikettä (tyypillisesti 10–100 mikrometriä). Tämä liike riittää murtamaan koskettimien ohuen, suojaavan pintapinnoitteen (yleensä tinaa tai kultaa).
- Kemiallinen reaktio:Paljastettu perusmetalli (tyypillisesti kupariseos) hapettuu ilman ja kosteuden läsnäollessa. Tämä oksidi (esim. kuparioksidi) on kovaa, ei--johtavaa keramiikkaa.
- Sähköinen seuraus:Oksidihiukkaset kerääntyvät kosketinrajapintaan toimien eristeenä. Tämä aiheuttaa dramaattisen ja epävakaan lisäyksen kosketusresistanssissa (CRES).
- Epäonnistuminen:Kohonnut kosketusresistanssi johtaa jännitteen putoamiseen, signaalin eheysongelmiin, paikalliseen kuumenemiseen (I²R-häviöt) ja viime kädessä ajoittaisiin kytkentöihin tai täydelliseen piirivirheeseen. Tämä ilmenee ajoneuvoissa satunnaisina anturivikoina, varoitusvaloina, infotainment-häiriöinä tai voimansiirron toimintahäiriöinä.
Alan vastaus: tiukat tärinätestausstandardit
Autoteollisuus on kehittänyt vakavia ja standardoituja validointitestejä simuloidakseen ajoneuvon tärinän käyttöikää tiivistetyssä aikakehyksessä. Nämä on kirjattu eritelmiin, kuten USCAR-2 (USA), LV214 (saksalaiset autonvalmistajat) ja useisiin ISO-standardeihin.
- Sinimuotoiset ja satunnaiset tärinäprofiilit:Testaa kohteen liittimiä sekä ohjatuille-taajuuspyyhkäisyille että realistisille, satunnaistetuille värähtelyspektreille, jotka jäljittelevät todellista tietietoa.
- In{0}}In Situ -valvonta:Tärkeää on, että liittimet tärisevät sähkövirran ollessa ja kuormituksen alaisena. Jatkuva matalan -tason "monitorivirta" johdetaan piirin läpi, jotta havaitaan hetkellinen epäjatkuvuus tai resistanssipiikki, joka ylittää tiukan kynnyksen (esim. 1 mikrosekunnin keskeytys tai 1 ohmin lisäys). Tämä saa kiinni ajoittaiset viat, jotka ovat ärtymyksen tunnusmerkki.
- Lämpötila- ja kosteuspyöräily:Suoritetaan usein yhdessä lämpösyklin kanssa (esim. lämpötila/kosteus/värinä, THV-testit) korroosioprosessien nopeuttamiseksi ja toistamiseksi -huuvaolosuhteissa.
- "8-kuvioinen" testi:Normaali kestävyyssarja, joka yhdistää tärinän lämpösykliin ja mekaaniseen iskuun, edustaen liittimen koko elinkaarta.
Suunnittele strategioita tärinäväsymyksen voittamiseen
Testien läpäisemiseksi ja kentän luotettavuuden varmistamiseksi liitinsuunnittelijat käyttävät monitahoista suunnittelutapaa:{0}
1) Yhteystiedot suunnittelu ja materiaalit:
- Korkean-normaalivoiman mallit:Naarasliittimen jousen normaalivoiman lisääminen parantaa kosketuspainetta, mikä vähentää mikro{0}}liikettä ja tarjoaa paremman sähköisen kaasu-tiiviyden.
- Naarmuuntumista{0}}kestävät pinnoitteet:Siirtyminen puhtaasta tinasta (altis naarmuuntumiseen) kulta{0}}vilkku tina- tai hopeaseoksiin tai käyttämällä voiteluaineita, jotka on erityisesti kehitetty estämään oksidin muodostumista ja kulumista.
- Kaksois- tai monisädejärjestelmä-:Nämä mallit tarjoavat redundantteja kosketuspisteitä varmistaen, että vaikka yksi piste huononee, vaihtoehtoinen virtapolku jää jäljelle.
2) Liittimen kotelo- ja lukitusarkkitehtuuri:
- Tukevat ensisijaiset ja toissijaiset lukot:Liitinkotelossa on oltava CPA (Connector Position Assurance) -salpa ja TPA (Terminal Position Assurance) -lukko. Nämä ominaisuudet estävät liittimen irtoamisen ja liitäntöjen perääntymisen tärinän vuoksi.
- Vedonpoisto ja langanhallinta:Asianmukaiset kaapeliläpiviennit ja vedonpoistopuristimet ovat kriittisiä estämään tärinäenergian siirtymistä suoraan liittimen ja johdon herkälle puristusliitännälle, joka on yleinen vikakohta.
3) Järjestelmäintegraatio:
- Turvalliset kiinnityskohdat:Liittimet on suunniteltava integroiduilla kannakkeilla tai kielekkeillä, jotta ne voidaan kiinnittää turvallisesti ajoneuvon koriin tai komponenttiin, mikä estää koko kokoonpanon resonoinnin.
- Modulaarisuus ja tiivistys:Monissa liittimissä on tiivistysläpiviennit; niiden on säilytettävä elastomeeriominaisuudet ja puristusvastus koko tärinän käyttöiän ajan kosteuden sisäänpääsyn estämiseksi.
Johtopäätös: Autojen sähköistyksen peruspilari
Kun ajoneuvot kehittyvät sähköisiksi (EV) ja autonomisiksi (ADAS) alustoiksi, tärinää{0}}kestävien liittimien merkitys vain kasvaa. Sähköautot kuljettavat korkeampia virtoja ja herkempiä pienjänniteanturiverkkoja, joissa vakaa kosketusresistanssi on ensiarvoisen tärkeää akun turvallisuuden ja ohjausjärjestelmän tarkkuuden kannalta. Liitin ei ole enää passiivinen silta, vaan aktiivinen turvakomponentti.
Tiukkojen tärinäväsymisstandardien täyttäminen on siis osoitus liittimen laadusta ja edellytys sen käytölle nykyaikaisissa ajoneuvoissa. Se edustaa insinöörin voittoa vakaan, staattisen sähköyhteyden luomisessa syvästi dynaamisessa mekaanisessa maailmassa. Sekä autonvalmistajille että tavarantoimittajille se on armotonta tavoitetta ilman sähkökatkoksia-ja pyrkimys varmistaa, että jokainen yhteys on yhtä luotettava kuin itse ajoneuvo.
